Thông tin chi tiết sản phẩm:
|
| Chiều cao lớp đóng gói: | 100mm, 150mm, 200mm | Độ dày tấm: | 0,1mm, 0,12mm, 0,15mm |
|---|---|---|---|
| Vật liệu: | SS304, SS316L | Kích thước: | theo đơn đặt hàng |
| Hình dạng: | tùy chỉnh | Khu vực cụ thể: | các loại tùy chọn |
| Điểm nổi bật: | Bao bì có cấu trúc 2,5y,bao bì có cấu trúc SS 316l |
||

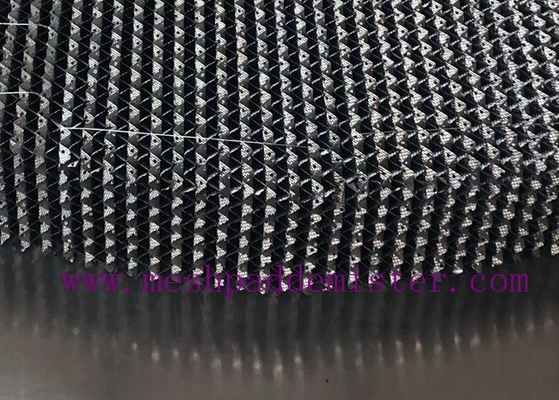

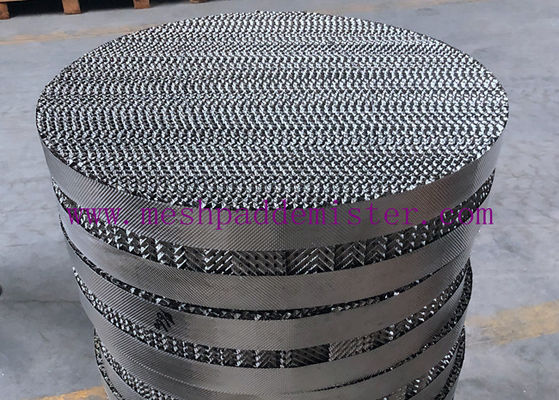

2.5Y Bảng kim loại lồi sóng đóng gói cấu trúc trong tháp chưng cất
1. kiểm tra bao bì cấu trúc tấm kim loại lốp:
Mỗi lô bao bì có cấu trúc phải được kiểm tra bởi bộ phận kiểm tra chất lượng theo hợp đồng trước khi rời khỏi nhà máy.
2 Dường như tấm đóng gói phải phẳng và không có rỉ sét.
Độ cao đỉnh, khoảng cách sóng, độ nghiêng và góc răng của bao bì phải đáp ứng các tiêu chuẩn tương ứng.
Sự lệch giữa chiều dài tích lũy của chiều cao đỉnh mỗi 100 miếng và chiều dài tích lũy của sản phẩm thực tế 100 miếng là: sự lệch tích cực không quá 1h,và độ lệch âm không quá 2h.
4 Chiều kính, độ dẻo và độ phẳng của đĩa đóng gói phải đáp ứng các yêu cầu tương ứng.
5 Đối với đường kính lỗ d0, khoảng cách giữa lỗ t và hạt mịn trên tấm, chỉ được kiểm tra bằng thị giác, và lỗ phải không có vết nứt, và các lỗ và hạt mịn phải được phân phối đồng đều.
6 độ lệch cho phép của độ dày băng thép phải tuân thủ các quy định của GB / T 4239.
2- Cấu trúc kích thước và các thông số đặc trưng của thép không gỉ lỗ đóng gói lốp.
| Điểm | Đơn vị | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| chiều cao sóng h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| khuynh hướng sóng θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| Khoảng cách sóng 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| góc sóng β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| phần trống ε | δ=0,15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Chiều kính lỗ đục d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tỷ lệ mở σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| bán kính độ cong của vòng tròn trên cùng của góc R | mm | ≤2.0 | ≤1.4 | ≤0.9 | ≤0.5 | |||||
Lưu ý: Ảnh hưởng của tốc độ mở trên tấm không được tính toán
3. Nhóm hóa bao bì cấu trúc bằng tấm kim loại lồi sóng
Tháp đóng gói là một loại thiết bị chuyển khối lượng khí-lỏng với một số lượng lớn các gói trong tháp.Kể từ đó, nó đã phát triển với cột tấm, tạo thành hai loại khác nhau của thiết bị chuyển khối lượng khí-nước.
Cơ thể của tháp đóng gói là một xi lanh thẳng đứng với một tấm hỗ trợ ở phía dưới. Vật liệu đóng gói được đặt trên tấm hỗ trợ theo cách tích hợp.Một tấm ép đóng gói được lắp đặt trên bao bì để hạn chế chuyển động của bao bì với dòng chảy lênCác chất lỏng được thêm từ trên cùng của tháp, phun trên bao bì thông qua các phân phối chất lỏng, và chảy xuống bề mặt bao bì.Khí được gửi từ đáy của tháp và phân phối bởi thiết bị phân phối khí (thiết bị phân phối khí thường không được thiết lập cho tháp đường kính nhỏ), sau đó nó là ngược dòng với chất lỏng và liên tục đi qua khoảng trống của lớp đóng gói.Tháp đóng gói là một tiếp xúc liên tục khí-nước thiết bị chuyển khối lượng, thành phần hai pha thay đổi liên tục dọc theo chiều cao tháp. Trong hoạt động bình thường, pha khí là pha liên tục và pha lỏng là pha phân tán.
4- Đánh dấu, đóng gói, lưu trữ và vận chuyển bao bì cấu trúc bằng tấm kim loại
1 Danh sách đóng gói phải được cung cấp cho bao bì cấu trúc hoàn chỉnh, bao gồm tên sản phẩm, mô hình, thông số kỹ thuật và kích thước, tên của nhà sản xuất và ngày sản xuất.phải cung cấp giấy chứng nhận kiểm tra sản phẩm, bao gồm các mục kiểm tra, ngày kiểm tra và con dấu của nhân viên kiểm tra.
2 Các sản phẩm hoàn thành phải được đóng gói trong các thùng carton, hộp gỗ hoặc đĩa gỗ, và khay đóng gói phải được đặt theo chiều ngang.Tên của nhà sản xuất và chất lượng sản phẩm phải được ghi trên bên ngoài hộp đóng gói, và các từ hoặc dấu hiệu như "chủ yếu ngăn ngừa độ ẩm" phải được bao gồm.
Nó được nghiêm cấm để tác động đến sản phẩm và mưa nó trực tiếp trong quá trình vận chuyển.
4 Các sản phẩm phải được lưu trữ trong một phòng thông gió và khô, và không được xếp hàng bên cạnh.
Vật liệu
SS304, SS316L, những người khác theo yêu cầu.
mỗi năm chúng tôi sản xuất và cung cấp hàng trăm mét khối bao bì kim loại cấu trúc trong các mô hình khác nhau. Có nhiều loại phổ biến và vật liệu cho tùy chọn. đặt hàng tùy chỉnh cũng được chào đón!Chúng tôi rất vui khi giúp đỡ với những gì bạn cần.!
